제약 기류패턴 시험(Airflow Pattern Test)은 청정실(Clean Room), 제약 제조 환경, 또는 무균제조 환경에서 기류의 흐름이 적절하게 이루어지는지 확인하는 중요한 시험입니다. 이 시험의 목적은 오염물질이 이동하는 방식과 제조 구역 내 오염물질의 축적 방지를 보장하는 것입니다. 기류패턴 시험은 GMP(Good Manufacturing Practice) 및 FDA 등의 규제 기준에 따라 청정도 유지와 작업자의 안전을 위해 필수적인 절차로 시행됩니다.

기류패턴 시험은 일반적으로 클린룸, 생산라인, 동결건조기, 조제실, 포장실 등에서 진행되며, 시험을 통해 공기의 흐름이 적절한지, 오염물질이 한 곳에 집중되지 않도록 설계되었는지 확인할 수 있습니다.

1. 기류패턴 시험의 주요 목적

청정 환경 유지: 공기 흐름을 점검하여 청정도가 요구 사항을 충족하는지 확인
오염 물질 분산 방지: 제조 환경 내에서 오염물질이 집중되지 않도록 기류가 적절히 분배되고 있는지 점검
공기 흐름의 효율성: 각 구역의 기류가 적절하게 순환하고 오염물질을 외부로 배출하는지 확인
작업자 보호: 오염물질이 작업자에게 직접적으로 노출되지 않도록 기류가 흐르는 패턴을 점검

2. 기류패턴 시험에 대한 규제 요구사항

GMP 규정: 제약 산업에서는 GMP에 따라 청정실과 오염방지가 엄격히 관리되어야 하며, 기류패턴 시험은 그 기준을 충족하는지 확인하는 데 중요한 역할을 합니다.
ISO 14644: 청정실의 기류 패턴과 관련된 기준을 제공합니다. 이 표준에서는 청정실 내 기류 속도, 압력 차이, 기류의 흐름 방향 등을 규정하고 있습니다.
FDA 21 CFR Part 211: 제약 제조 환경에서의 청정도 관리와 기류 관리에 대한 요구사항을 포함합니다.
EU GMP: 유럽에서도 GMP 기준에 따라 기류 패턴과 관련된 시험을 필수적으로 수행하도록 요구하고 있습니다.

3. 기류패턴 시험의 절차

기류패턴 시험은 주로 트레이서 가스나 입자 측정기를 사용하여 공기 흐름을 측정하고, 결과를 분석하는 방식으로 진행됩니다.

3.1 기류 패턴 측정 방법

트레이서 가스 방법 (Tracer Gas Method):
- 특정 트레이서 가스를 주입하여 기류의 흐름을 추적합니다.
- 이 방법은 공기 흐름의 경로와 속도를 정확하게 파악할 수 있습니다.
- 주로 헬륨, 질소 등이 트레이서 가스로 사용됩니다.
입자 추적 방법 (Particle Tracking Method):
- 입자 카운터를 사용하여 공기 중의 입자를 추적하면서 기류 패턴을 분석합니다.
- 미세입자나 살균된 입자를 사용하여 공기 흐름의 분포와 속도를 측정합니다.

3.2 기류 속도 및 방향 측정

기류 속도와 방향을 측정하여, 청정실의 오염물질 순환이 원활한지 점검합니다.
기류의 속도는 일반적으로 0.45 ~ 0.60 m/s 사이로 설정되며, 이는 대부분의 제약 환경에서 적합합니다.

3.3 기류 패턴 시험의 주요 평가 항목

기류의 흐름 방향: 공기가 오염원이 되는 지역으로부터 깨끗한 지역으로 흐르는지, 즉 오염물질을 차단하고 배출하는지 확인
기류 속도: 공기 흐름의 속도가 너무 느리거나 빠르면 오염물질이 제어되지 않을 수 있으므로 일정 속도에서 유지되는지 점검
압력 차이: 구역 간 압력 차이를 점검하여 오염물이 고압 환경에서 저압 환경으로 흐르는 것을 방지
기류 순환: 공기가 잘 순환되며 오염물질이 일정한 방향으로만 흐르고, 정체되지 않도록 설계되어 있는지 점검

4. 기류패턴 시험 장비 및 도구

입자 카운터 (Particle Counter): 공기 중에 떠 있는 미세입자를 측정하여 청정도와 기류 분포를 평가
트레이서 가스 분석기: 특정 가스를 사용하여 공기 흐름의 경로를 추적하고 기류 패턴을 분석
풍속계: 기류 속도를 측정하여 일정 범위 내에서 공기가 흐르는지 확인
압력계: 구역 간 압력 차이를 측정하여 적절한 압력 균형을 유지하고 있는지 확인

5. 기류패턴 시험 보고서 작성

시험 결과: 기류 속도, 흐름 방향, 압력 차이, 입자 수 등 기류 패턴을 측정한 데이터를 기록합니다.
분석 및 해석: 시험 결과를 바탕으로 기류가 정상적으로 흐르는지, 오염물이 특정 지역에 집중되지 않는지 분석합니다.
조치 사항: 기류 흐름에 문제가 있을 경우, 이를 수정하기 위한 조치 계획과 권장 사항을 작성합니다.

6. 기류패턴 시험 주기 및 기록

정기적인 점검: 기류패턴 시험은 정기적인 검토와 점검을 통해 청정실 및 제약 환경에서 기류가 올바르게 흐르고 있는지 지속적으로 확인해야 합니다.
시험 주기: 보통 6개월마다 혹은 설비 변경이 있을 때마다 수행합니다.
결과 기록: 시험 결과는 문서화하여 GMP 요구 사항에 맞게 보관하며, 검증 기록으로 활용됩니다.

결론

기류패턴 시험은 제약 환경에서 청정도 유지와 오염 방지를 위해 필수적인 시험입니다. 이 시험을 통해 기류의 흐름, 속도, 방향을 점검하여 제약 제조 환경이 GMP 기준을 충족하고 있는지 확인할 수 있습니다. 이를 통해 제품의 품질을 보장하고, 작업자와 환경의 안전을 유지할 수 있습니다.

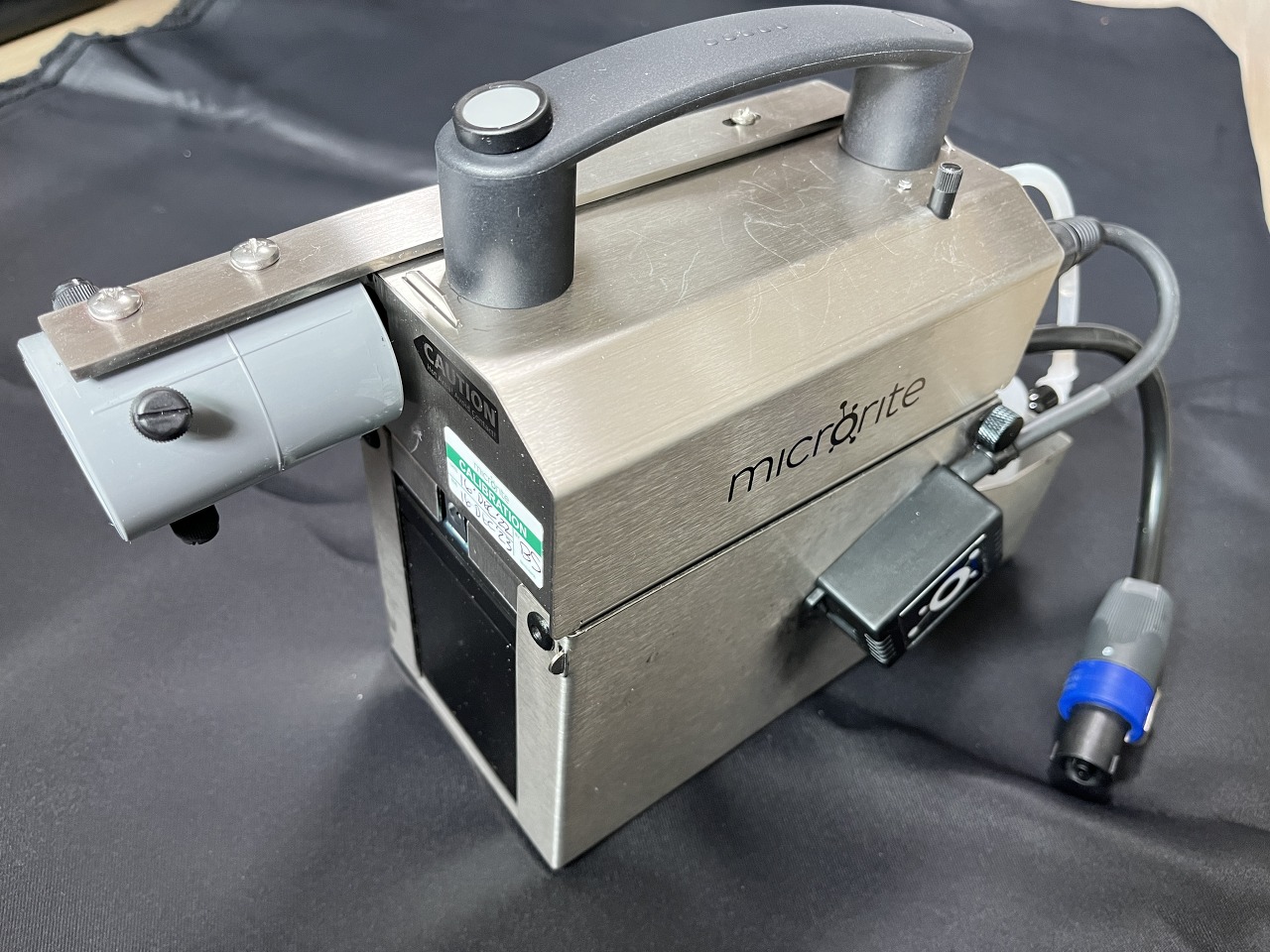

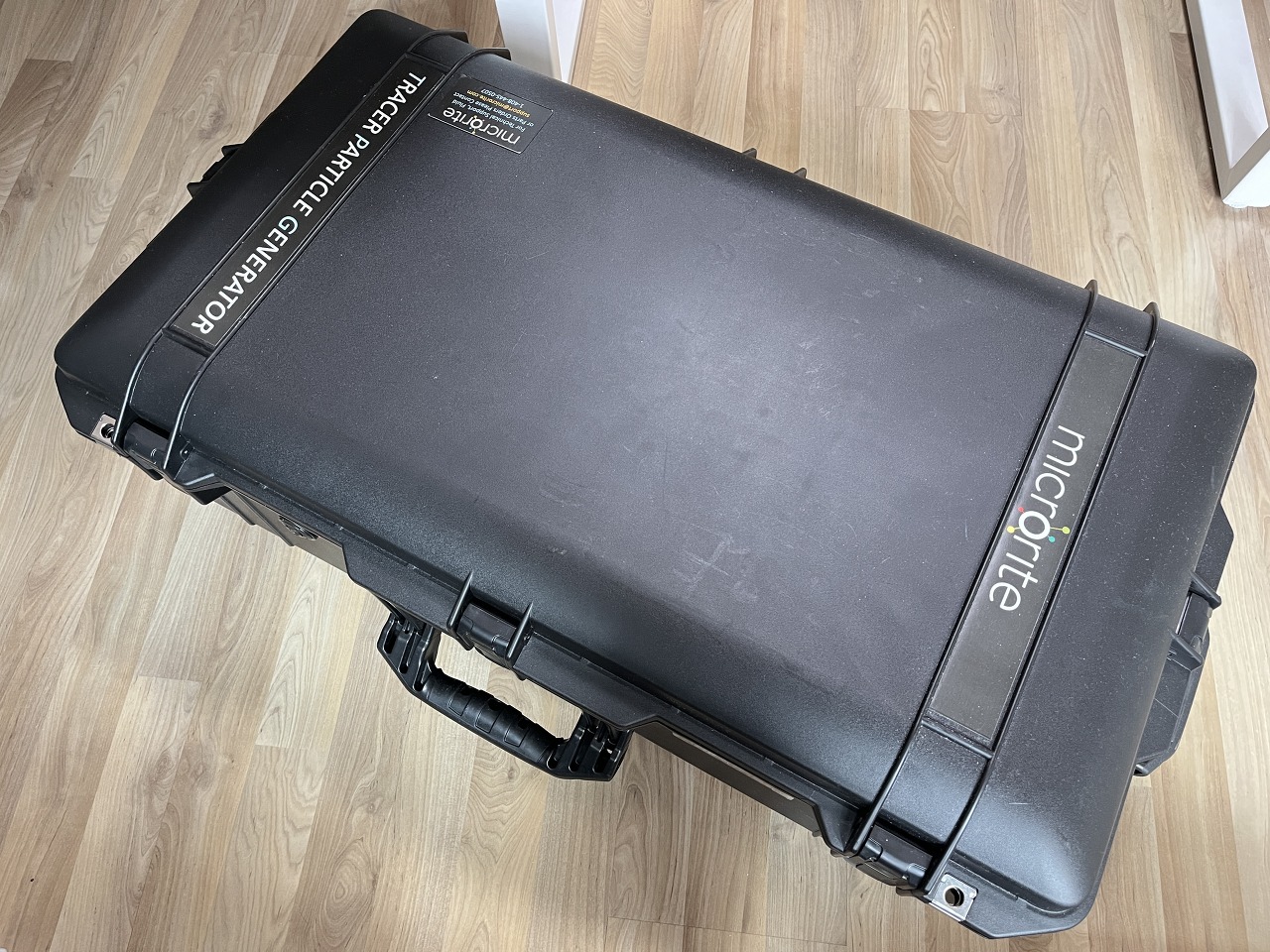

Microrite Smoke Generator는 기류패턴 테스트 및 청정실 기류 흐름 분석을 수행하기 위해 사용되는 장비입니다. 이 장비는 미세한 연기를 발생시켜 공기 흐름을 시각적으로 추적하고, 청정실이나 제약 환경에서 공기 흐름을 정확히 확인하는 데 유용합니다. Microrite Smoke Generator는 주로 기류패턴 시험(Airflow Pattern Test)과 같은 환경에서 오염물질의 흐름이나 공기의 순환 방향을 확인하는 데 사용됩니다.

1. Microrite Smoke Generator의 역할

Microrite Smoke Generator는 미세 연기를 발생시켜 공기 흐름을 추적하는 도구입니다. 이 연기는 불규칙한 기류나 오염물질의 이동 경로를 시각적으로 확인하는 데 중요한 역할을 합니다. 이를 통해, 공기 흐름이 적절히 이루어지고 있는지, 오염이 특정 지역에 집중되지 않고, 청정 환경이 유지되는지를 확인할 수 있습니다.

2. Microrite Smoke Generator의 주요 구성 요소

연기 발생 장치: 작은 연기 입자를 생성하는 장치로, 대개 액체 상태의 연기 발생 물질을 가열하여 기화시켜 미세 연기로 변환시킵니다.
배출 시스템: 발생된 연기를 정확한 위치로 배출하여 공기 중에 균일하게 분포시킬 수 있도록 합니다.
조정 가능한 노즐: 연기의 양과 분포를 조절할 수 있는 노즐을 통해 기류 패턴을 더 정밀하게 분석합니다.
시각적 감지 장치: 연기 흐름을 추적하고, 공기 흐름에 대한 시각적 데이터를 제공합니다. 기류의 흐름이나 오염물질이 어디로 이동하는지 확인할 수 있습니다.

3. Microrite Smoke Generator의 사용 용도

기류패턴 테스트: 주로 청정실, 제약 환경, 동결건조기, 실험실 등에서 기류 흐름을 추적하고, 공기의 흐름이 규정에 맞게 이루어지고 있는지 점검하는 데 사용됩니다.
청정실 테스트: 청정실 내에서 오염물질의 확산을 방지하고, 공기 흐름을 확인하여 청정도와 위험 요소를 확인할 수 있습니다.
GMP 시험: GMP 환경에서 요구하는 기류 흐름 테스트를 수행하고, 공기 흐름이 청정실 규격을 만족하는지 확인합니다.
제약 및 생물안전성 환경: 제약, 생물안전성 실험실에서는 기류 패턴을 검토하여, 오염물질이 외부로 배출되고 적절한 방향으로 흐르게 하는지 점검합니다.

4. Microrite Smoke Generator 사용 절차

Microrite Smoke Generator를 사용하여 기류 패턴을 시험하는 기본적인 절차는 다음과 같습니다:

장비 준비: Smoke Generator를 사용하려면 기계가 적절히 설치되어 있고, 필요한 연기 액체를 장치에 넣어야 합니다.
연기 발생: Smoke Generator를 작동시켜 미세 연기를 발생시킵니다. 연기는 일정량의 기체로 분출되어 공기 흐름을 시각적으로 나타냅니다.
기류 추적: 연기가 공기 중에 어떻게 퍼지는지 시각적으로 추적합니다. 연기가 어디로 흐르고, 어디에 정체되는지 확인합니다.
분석: 연기 흐름을 통해 기류의 방향, 속도, 순환 패턴을 점검하고, 필요한 경우 조정하여 청정 환경을 유지할 수 있도록 합니다.
결과 기록: 기류 테스트 후 결과를 문서화하고, 필요 시 조치 사항을 기록하여 GMP 요구 사항을 충족하는지 확인합니다.

5. Microrite Smoke Generator의 장점

간단한 사용법: 복잡한 설정 없이 쉽게 사용할 수 있으며, 기류 흐름을 실시간으로 확인할 수 있습니다.
효율성: 연기 발생 장치가 작은 미세 입자를 사용하여 빠르고 정확하게 기류 흐름을 추적할 수 있습니다.
시각적 피드백: 연기 흐름을 눈으로 바로 확인할 수 있어 직관적인 기류 분석이 가능합니다.
다양한 환경에서 사용 가능: 청정실, 제약 환경, 실험실 등에서 기류 테스트를 수행할 수 있어 다목적 사용이 가능합니다.

6. Microrite Smoke Generator 사용 시 주의 사항

적절한 사용 환경: 연기를 발생시킬 때 실내 공기의 흐름에 따라 환경의 온도와 습도를 고려해야 하며, 연기가 오염물질을 포함하지 않도록 주의해야 합니다.
연기 물질 안전성: 연기 물질은 무해한 물질을 사용해야 하며, 사용 후 안전하게 처리해야 합니다.
연기 확산 제어: 너무 많은 연기를 사용하면 기류 흐름을 정확히 추적하기 어려울 수 있으므로, 적정량을 사용하는 것이 중요합니다.

7. Microrite Smoke Generator의 예시

Microrite는 FMS Microrite와 같은 모델이 있으며, 이들 장비는 FDA, EMA와 같은 규제 기관의 요구 사항을 준수하며 기류 패턴과 청정도 유지를 위해 설계된 제품들입니다.

Microrite Smoke Generator는 기류 패턴을 테스트하고, 청정실 환경을 점검하는 데 중요한 장비로, 제약 및 제조 환경에서 공기 흐름을 최적화하고, 오염 방지를 위해 필수적인 도구입니다. 이 장비를 통해 기류 흐름을 정확하게 추적하고, 청정실 규격을 충족하는 환경을 유지할 수 있습니다.
