PR 4114 Universal Transmitter



📘 제품 개요

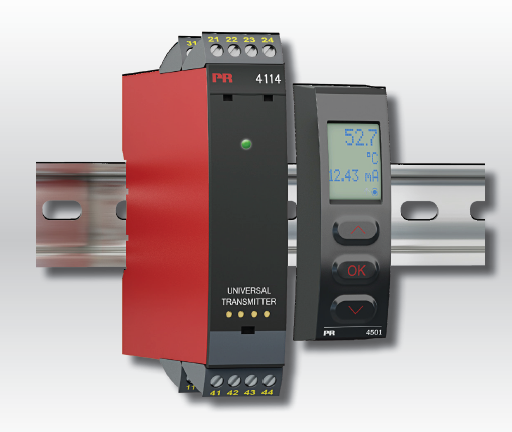

🔹 모델명: PR 4114 Universal Transmitter

• 다양한 센서 입력(RTD, TC, 저항, 전류, 전압, 포텐쇼미터 등)을 지원하며, 전류(4-20 mA 등) 및 전압 신호로 출력 가능
• SIL 2 안전 등급을 충족하여 안전성이 높은 산업 환경에 적합
• FM 인증, CE 인증, DNV 인증 등 다수의 국제 인증 보유
• PR의 45xx 시리즈 디스플레이/프로그래밍 모듈을 통해 구성 및 설정 가능

---

⚙️ 주요 특징

🧩 1. 다기능 입력/출력 지원

• 입력: RTD, 열전대(TC), 저항, 전류, 전압, 포텐셔미터
• 출력: 0/4-20 mA, 0-10 V 등 선택 가능
• 입력/출력 전환이 간편하며 DIP 스위치 없이 설정 가능

🛡️ 2. 안전성 및 내환경성

• 3포트 2.3 kVAC 절연
• SIL2, PL d 안전 등급 준수
• 고온/고습/진동 환경에서 안정 동작
• 센서 이상 자동 감지 기능 내장

🔌 3. 설치 및 유지보수

• DIN 레일 장착 (EN 60715 표준)
• 전력 소모가 적어 밀집 장착 가능 (60°C 환경에서도)
• 프로그래밍은 45xx 디스플레이를 통해 간단하게 진행

---

🔧 설정 및 사용

🖥️ PR 45xx 디스플레이 모듈 사용

• 4라인 LCD 디스플레이를 통한 설정
• 비밀번호 보호 기능 제공
• 구성 저장 및 복사(다른 유닛에 전송) 가능
• 오류 진단 및 시뮬레이션 가능 (예: 센서 에러, 출력 이상 등)

---

🧪 주요 사양 요약

---

🚨 에러 및 진단 기능

• AO.ER: 출력 전류 이상 시 표시 (예: 무부하 상태)
• SE.BR / SE.SH: 센서 단선 또는 단락 감지
• CJ.ER: CJC 센서 이상
• IN.ER / TY.ER: 입력 신호 오류 또는 장치 설정 불일치
• 표시등(LED) 또는 디스플레이로 오류 확인 가능

---

📦 부속품 (선택 구매)

• 4501: 기본 디스플레이/프로그래밍 모듈
• 4511: Modbus 통신 모듈
• 4512: Bluetooth 통신 모듈
• 5910: CJC 커넥터 (외부 온도 보상용)

---

💡 요약

PR 4114는 다양한 센서 신호를 표준 아날로그 출력으로 변환하는 고정밀, 고안전성 다기능 변환기로, 산업 자동화, 공정 제어 및 안전 시스템 등에서 폭넓게 활용됩니다.
